Opis

Tehničke karakteristike

Феатуре

1. Клипњача је повезана са попречном осу клизача, ефикасно елиминишући ексцентричност узроковану оштећењем калупа у производњи калупа са више станица, обезбеђујући концентричност и стандардну тачност производа са више станица.

2. Опремљен механичком структуром горњег материјала, елиминише проблем калупа са више станица који се не могу решити материјалима за више станица. Производ се може слободно подесити под било којим углом и висини како би се осигурало да ковани производ остане у калупу и оштети калуп, смањујући оштећење калупа и продужавајући век трајања калупа.

3. Потпуно интелигентна ПЛЦ контрола, електрично подешавање режима, хидраулична заштита од преоптерећења; Променљиво подешавање фреквенције и аутоматски алармни уређај за искључење уља; Електронски дигитални дисплеј модул са високом меморијском функцијом, опционим аутоматским уређајем за хидраулично закључавање и подизање.

Производ за штанцање 1

Производ за штанцање 2

Производ за штанцање 3

Производ за штанцање 4

Производ за штанцање 5

Производ за штанцање 6

Производ за штанцање 7

Име	Јединица	ДПГ{0}}Т		ДПГ{0}}Т
Називна сила	КН	2500		4000
Тип		V	H	V	H
Ход клизача	мм	180	150	250	150
Номинални ход силе	мм	10	5	15	9
Број удараца (константна брзина)	s.p.m	50	60	40	60
Максимална висина матрице	мм	500	525	600	650
Подешавање висине матрице	мм	50		80
Мања величина радног стола	мм	900×800×155		1200×900×185
Дно клизача	мм	750×750		850×850
Централна рупа радног стола	мм	Ø70 (прилагодљиво)		Ø80 (прилагодљиво)
Отвор за ручку калупа	мм	Ø80		Ø90
Главни мотор	КВ×П	22×4		45×4
Форма за спуштање		Механички брегасти тип		Механички брегасти тип
Капацитет спуштања	КН	200		350
Потисак надоле	мм	50		55
Притисак ваздуха који се користи	МПа	0.6-0.7		0.6-0.7
Ударац (предњи и задњи × лева и десна × висина)	мм	2285×2690×4600		2805×3190×5400
Тежина ударца	Тон	Аппрок.25		Аппрок.38

Име	Јединица	ДПГ{0}}Т		ДПГ{0}}Т
Називна сила	КН	5000		6000
Тип		V	H	V	H
Ход клизача	мм	280	180	280	180
Номинални ход силе	мм	20	12	20	12
Број удараца (константна брзина)	s.p.m	35	50	30	45
Максимална висина матрице	мм	600	650	600	650
Подешавање висине матрице	мм	80		80
Мања величина радног стола	мм	1350×950×195		1400×1000×205
Дно клизача	мм	950×900		1050×950
Централна рупа радног стола	мм	Ø80 (прилагодљиво)		Ø90 (прилагодљиво)
Отвор за ручку калупа	мм	Ø90		Ø100
Главни мотор	КВ×П	45×4		55×4
Форма за спуштање		Механички брегасти тип		Механички брегасти тип
Капацитет спуштања	КН	400		450
Потисак надоле	мм	60		65
Притисак ваздуха који се користи	МПа	0.6-0.7		0.6-0.7
Ударац (предњи и задњи × лева и десна × висина)	мм	2900×3450×5600		3135×3710×6000
Тежина ударца	Тон	Аппрок.48		Аппрок.57

Име	Јединица	ДПГ-800 Три осе		ДПГ-1000 Три осе		ДПГ-1200 Три осе
Називна сила	КН	8000		10000		12000
Тип		V	H	V	H	V	H
Ход клизача	мм	300	200	300	200	350	250
Номинални ход силе	мм	30	15	30	18	30	20
Број удараца (константна брзина)	s.p.m	20	30	20	30	18	25
Максимална висина матрице	мм	700	750	750	800	800	850
Подешавање висине матрице	мм	100		100		100
Мања величина радног стола	мм	1400×1100×215		1500×1200×245		1500×1300×275
Дно клизача	мм	1150×1100		1250×1200		1350×1300
Централна рупа радног стола	мм	Ø100 (прилагодљиво)		Ø100 (прилагодљиво)		Ø120 (прилагодљиво)
Отвор за ручку калупа	мм	Ø100		Ø120		Ø120
Главни мотор	КВ×П	75×4		90×4		110×4
Форма за спуштање
Капацитет спуштања	КН	500		600		650
Потисак надоле	мм	70		75		80
Притисак ваздуха који се користи	МПа
Ударац (предњи и задњи × лева и десна × висина)	мм	3305×4070×6300		3470×4230×6600		3670×4590×6900
Тежина ударца	Тон	Прибл. 75		Аппрок.95		Аппрок.116

Стандардна додатна опрема

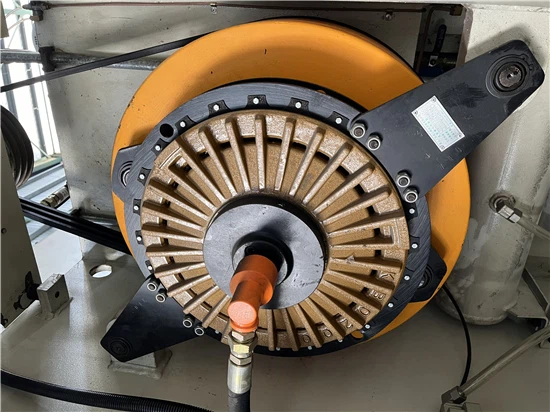

Пнеуматско квачило	●
Екран осетљив на додир	●
Бројач предоптерећења, бројач пре лома	●
Хидраулички уређај за заштиту од преоптерећења	●
Уређај за детекцију погрешног увлачења	●
Утичница	●
Електрични уређај за подмазивање масти	●
Електронски уређај за подешавање клизача	●
Електронски индикатор висине калупа	●
Уређај за балансирање клизача и калупа	●
Електронски ротациони прекидач	●
Индикатор угла радилице (електронски)	●
Инвертер	●
Цоунтер	●
Конектор за извор ваздуха	●
Заштитни уређај другог степена	●
Упутство за употребу	●

Стандардна додатна опрема	○
Пнеуматски уређај за подметање	○
Ножни прекидач	○
Горњи уређај за пробијање клизача	○
Антивибрационо стопало	○
Фотоелектрични заштитни уређај	○
Додавач (ваздушни, механички и НЦ типови)	○
Рацк	○
Левелер	○
Робот	○
Уређај за осветљење калупа	○

Шта је кочење притиском?

Кочење пресом, или обликовање кочницом, је процес деформације метала који савија лим или плочасти метал дуж осе помоћу машине за пресовање, стежући метал између пробијача и матрице. Процес укључује узастопно покретање савијања калупа кроз погонски систем. Горња матрица за кочење преса има различите углове, а доња матрица је углавном у облику слова В или У.

Фактори који утичу на савијање укључују затезну чврстоћу материјала, прецизност и чврстоћу алата, тонажу, радијус савијања, ход, раздаљину задњег мерача, брзину и још много тога. Ови фактори утичу на отпорност лима и тачност коначног профила. Слично штанцању, кочење преса не може произвести дугачке делове.
